特點與適用范圍

RBST型柔性補償器由法蘭、導流管、橡膠波紋管、隔熱填料、拉桿調節裝置等組成。采用雙套密封填充裝置，具有阻力小、不積灰、耐高溫等特點，適用于冶金、電力、水泥化工、磨料等企業的送排風（煙）、除塵、管道適用。

技術性能

補償長度±100mm

工作壓力≤9806pa  真空度0.5Ma

適應溫度 -40℃~200℃（Ⅰ型） -40℃~450℃（Ⅱ型）  -40℃~800℃（Ⅲ型）

安裝長度 250~450mm型號規格及標注

溫度等級

安裝長度

產品通徑（內徑）

雙套裝置

柔性補償器

RBST型柔性補償器圓形和方形產品均勻管通徑（管內徑）表示，異型產品以進口管內徑/出口管內徑表示（包括天圓地方和變徑管）。常用溫度產品注為Ⅰ型，可省略，但高溫使用產品必須注明Ⅱ型（或Ⅲ型）。

四、結構圖及尺寸表

螺栓 2.螺母 3.墊圈 4.外導管法蘭 5.橡膠波紋管 6.壓圈法蘭 7.內導管法蘭 8.導流管 9.單圈 10.密封圈 11.內導流管 12.拉桿調節裝置

圓形補償器規格及法蘭尺寸

注：可根據用戶要求尺寸特殊制作。

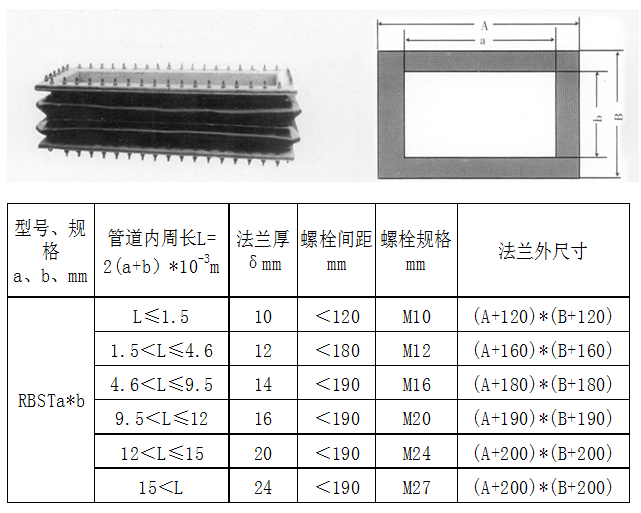

方形補償器規格及法蘭尺寸

注：可根據用戶要求尺寸特殊制作。

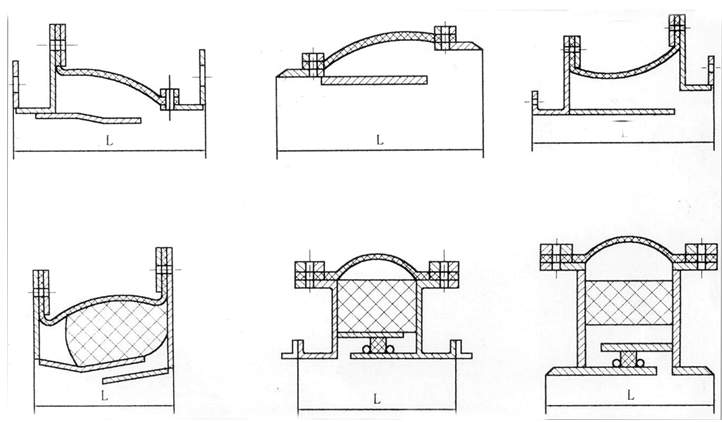

其他結構形式
